I ] Mouvement d'électrons libres dans les solide conducteurs
fil
électrique = succession d'atomes, chaque atome ayant un ou deux électrons
libres
| 1)
Mouvement désordonné (agitation thermique) |
< V> > = 0>
E> = 0> (champs électrique)
| 2)
Mouvement ordonné |
Chaque électron est soumis à une force f> = -eE>
L'électron se déplace de manière désordonnée en suivant un mouvement d'ensemble vers la droite
II ] Le courant électrique et ses caractéristiques
| 1) Tension |
Symbole : U en V
Exemples de tension :
Pile ronde : 1,5 V
Accumulateur d'automobile : 6, 12 ou 21 V
Usage domestique : 220 V
Lignes a haute tension : 220 kV
| 2)
Le courant électrique |
La différence de potentiel entre deux points d'un conducteur permet d'obtenir une circulation de charge électrique lorsque ces deux points sont réunis (courant électrique)
Par convention, le sens du courant est celui du déplacement des charges positives
On dit aussi que le courant se déplace dans le sens des potentiels décroissants
Symbole
du courant : I
Unié
: A (ampère)
Exemples
de grandeur :
Une lampe à incandescence
: 0,1 à 5 A
Fer à repasser :
3 à 6 A
Radiateur : 5 à 15
A
Locomotive : 500
A
Foudre : 6000 à 50000
A
| 3) Les différents régimes |
- Régime transitoire : régime très court dans le temps
Cas de la décharge d'un condensateur dans une résistance par exemple
Passage d'un régime continu à un autre régime continu
- Régime continu : l'écoulement des charges est permanent entre deux points A et B maintenu à des potentiels différents par un générateur de courant
- Régime dépendant du temps : le courant n'est plsu constant mais dépendant du temps (régime alternatif) I(t)
| 4) Intensité d'un courant électrique |
dQ
= petite quantité de charge qui traverse la section S1 pendant un intervalle
de temps dt
L'intensité
du courant I = dQ / dt
Un courant est une quantité de charge par unité de temps
Si
on considère un régime permanent (ou continu) l'intensité du courant I
est la même en tout point du conducteur AB
I = I1 = I2
Dans
le cas d'un régime continu, I = Q / t = |ne| / t
n = nombre d'électrons
III]
Conductivité d'un solide
| 1)
Loi d'Ohm |

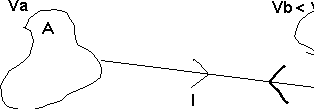

La différence de potentiel entre deux points A et B d'un conducteur est proportionnelle au courant qui le traverse.
Vab = Va - Vb = R I
R
est la résistance du conducteur
L'unité est l'Ohm (Omega)
Conducteur linéaire ou ohmique
| 2) Résistance d'un fil conducteur |
R = ro * l/S
ro
= résistivité : elle dépend du matériau constituant le fil
R
en Ohm
l / S = m^-1
ro en Ohm×m
Conductivité
électrique : gamma = sigma (
=
)
= 1 / ro
gamma
en ohm^-1 m^-1
ohm^-1 = siemens
Loi
d'ohm à l'échelle microscopique :
j
= E
j
= densité du courant = courant par unité de surface
= conductivité
E = champ électrique
v>
v = vl (vitesse limite) => dv / dt = 0
f> + F> = 0>
On
projette sur xx' :
- vl + eE = 0
vl = (e/)E
e/
= mobilité
j = I / S I = Q / t
j = Q / t × S => [j] = c / (s m²) = c m-2 s-1
j
= ne vl => [j] = (C / m³) * ms-1 = C m-2
s-1
ne = densité volumique
de charge
j
= E
= ne * vl
=
ne * (e/)E
= ne² /
Bon conducteur => Bonne conductivité => résistivité faible
Mauvais conducteur => résistivité élevée
argent
: 1,5*10^-8 Ohm
m
cuivre : 1,6*10^-8
Ohm m
aluminium : 2,6*10^-8
Ohm m
fer : 8,5*10^-8
Ohm m
téflon : 10^12
Ohm m
